Cnckad软件 免费版

Cnckad软件是一款专门用于钣金制造的数控冲压编程软件，将为用户提供一套完整的CAD/CAM系统。我们可以使用Cnckad软件控制激光切割机、等离子切割机、火焰切割机等多种机床，让您精确制造出您需要的钣金材料。

Cnckad软件详情

Metalix cncKad是一款功能强大的一体化CAD/CAM钣金软件，支持各种机器，具有将零件从一种技术或机器类型移植到另一种技术或机器类型的强大解决方案。它支持来自160多家制造商的1300多种不同型号，并根据需要添加更多型号。它价格实惠，用户友好，提供全面的文档和支持，支持从设计到生产周期的整个过程，支持所有板材加工技术，包括冲压、激光、等离子、火焰、喷水、剪切、铣削、钻孔和组合机等。具有先进的后处理和图形仿真功能。更强大的是，作为一个将CAD/CAM功能集成在同一个模块中的系统，它为机器提供了全方位的CAD/CAM功能，包括支持连接到机器的设备的分类和堆叠。先进的技术结合了设计、自动和手动加工、自动和手动套料、高效的NC生成、图形模拟和机器通信(DNC)。当几何图形、尺寸和技术(冲压/切割)完全相关时，当几何图形被修改时，它将自动更新尺寸和冲压或切割的定义。这种强大的解决方案还可以将零件从一种技术或机器类型移植到另一种技术或机器类型。它拥有最先进的技术，支持各种文件类型的导入，并可以通过导入2D或3D文件以最佳产量和质量嵌套您的零件。

软件功能

1.支持目前世界上所有型号的数控转塔冲床、激光切割机、等离子切割机、火焰切割机等机床。支持以下制造商:

德国通快、德国RAS、德国EDEL、德国BOSCHERT、日本AMADA、日本小松、日本MURATEC、日本MAZAK、日本NTC、日本三菱三菱、芬兰(FINN-POWER)、日本日新博、瑞士拉斯起亚、瑞士百超激光切割机、比利时HACO、比利时(LVD)、美国STRIPPIT、意大利EUROMAC公司、意大利AMS、意大利EUROMAC数控冲床、意大利PRIMA工业公司、意大利DAVI、CR、SIMASV、以色列MLI、加拿大WHITNEY、大宇、西班牙DANOBAT

2.支持设备全过程的数控操作，包括绘图、自动或交互加工、后置处理、数控程序仿真、手动和自动套料、下载和上传数控文件。

3.可以直接输入Autocad、SolidEdge、SolidWork、CadKey等著名CAD软件生成的图形文件。

4.该软件支持多种不同的数控设备，可以从一个零件生成不同设备的NC文件，可以在多个设备同时加工一个零件时使用。

Cnckad破解版函数介绍

切割函数

自动轮廓检测和修正材料类型和厚度参数，以确保最佳切割效果。尖角回路、微连接和汉字切割

绘图功能

CncKad具有强大的绘图功能，使用起来直观方便。除了标准的绘图功能外，还根据钣金的特点增加了一些特殊的绘图方法，如切口、腰圆、三角形、倒角和圆角、轮廓捏合、形状检查编辑和自动校正、汉字切割或冲压、DXF/IGES/CADL/DWG文件输入等。

DNC传输

带有Windows接口的传输模块，使得PC和设备之间的传输非常容易，还可以批量输出设备到PC的程序。

括号函数

将工作台的铁栅框架作为切割的背景层，进行自动放电，减少激光工作台的背景反射。

多布局

无论零件数量多少，AutoNest都可以在填充一块钢板后连续排出其他钢板的排样，直到完成所有零件的排样。

数据报告

您可以打印包含所有信息的数据报告，例如零件数量、加工时间、模具设置和其他信息。

废料切割

自动识别零件中的内孔，并自动将零件添加到零件列表中的内孔废料中。

从数控到图形

NC代码不管是手写的还是用其他方法写的，都可以简单的转换成零件图形。

Cnckad破解版安装步骤

1.在开心电玩下载cnckad软件，解压到当前文件夹。下载文件找到“Setup.exe”双击运行，进入软件安装向导界面；

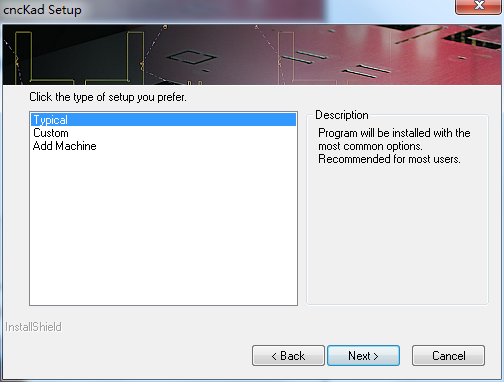

2.进入软件安装向导界面，点击下一步；

3.选择您需要安装的软件，然后单击下一步。

4.选择用户需要安装的组件，去掉不需要的，点击下一步；

5.选择软件的安装位置。默认安装位置是“C: metalixnckad.10”。华军小编建议用户安装在d盘，选择安装位置后点击下一步；

6.选择您需要使用的语言，然后单击下一步。

7.cnckad软件可以快速安装了，点击下一步；

8.正在快速安装cnckad软件。请耐心等待进度条运行满。........

9.cnckad软件已经安装，点击完成；

Cnckad破解版帮助

首先，简要描述一下点击

1.使用cncKad时，请记住制图的基本单位是实体。实体可以是直线、圆弧、圆或点。创建零件时，需要选择特定的实体或CAM进行操作。当您单击鼠标选择特定实体时，您必须记住cncKad使用以下过程来解释您的操作。

(1)选择哪个实体？

(2)选择实体的哪个端点(直线和圆弧有2个端点)？

(3)选择了实体的哪一方？

2.以下示例说明了这一解释过程(字母表示实体，数字表示单击位置)

1位置表示-实体A，即实体的顶部，位于零件内部。

2-位置无法提前确定；可能是A，B或者c。

3位置表示-实体C，即实体的右端，位于零件外部。

4位置意味着-实体D，实体的顶部，在零件内部。

3.选择CAM(钻孔或切割)时，仍然要点击与此CAM关联的实体:实体A已被蚕食；如果你想操作这个过程，你可以点击点1或2，但不要点击3，4或5。每个实体只能与一个流程相关联。如果你想让更多的进程在线，你应该把它分成几个实体。

二。选择的简要描述

1.有两种选择模式:

这可以通过两种方式实现:

o通过鼠标-首先选择实体，然后执行命令。按住Ctrl键可以一次选择多个实体。单击退出键取消选择。

o按窗口-按窗口预选实体有两个选项，这取决于您拖动的窗口的一侧:

右边——拖动的窗口是实心的。只有完全位于窗口框架内的实体才会受到您选择应用于它们的命令的影响。

在左边——被拖动的窗口是虚线。属于窗框的所有实体都将受到影响。

选择-首先选择命令，然后选择要应用命令的实体。

三。创建新的部分。

1.双击cncKad图标打开程序。

2.从文件菜单(在屏幕顶部)中选择新建= >新建零件选项，或从标准工具栏中选择新建零件按钮。将显示以下对话框。在cncKad中打开一个新文件的过程和在Windows程序中打开任何新文件的过程是一样的——按键盘上的Ctrl+N。

3.在“文件名”框中，将名称Part1替换为Exer1。您可以通过双击名称“Part1”然后输入新名称来完成此操作。完成后，单击保存按钮。

4.现在将显示以下对话框:

该对话框允许用户定义零件类型和尺寸、板材类型、材料和厚度。在“零件类型”部分选择“矩形零件”选项。将零件尺寸X尺寸设置为300，Y尺寸设置为250。现在，从下拉列表中选择一种材料，并将厚度定义为1.5毫米。将所有其他选项保留为默认值。目前，我们不会填写用户数据选项，因此只需单击确定按钮来确认您的零件定义。

请记住，当您打开一个新部件时，您定义的是部件的大小，而不是要使用的工作表的大小。

在此对话框中，您可以使用零件库中的预定义零件作为零件类型。有关如何使用该选项的更多信息，请参考cncKad绘图和拼图手册“文件菜单”一章中的相应章节。

如果输入值时出错，请使用退格键清除该值并重新键入，然后使用Tab键在字段之间移动。

在此阶段输入的参数可以在以后更改。

打开新图形时，用户可以在此阶段或以后填写用户数据。此处输入的信息将用于报告文件。

5.定义尺寸的矩形将出现在屏幕上:

确保系统原点从屏幕的左下角开始。否则，本练习中某些命令的结果可能是错误的。

第四，保存图形

1.从文件菜单(在屏幕顶部)选择保存选项，零件将被自动保存。通过按Ctrl+S或使用保存图标，可以在任何阶段快速保存图形。如果您想更改零件名称，请选择另存为。

2.根据需要，通过写入新名称并单击保存按钮来更改文件名“Exer1”。对话框将消失，零件将以新名称保存。仅当首次保存零件或使用“另存为”命令时，才会显示此对话框。在零件上放置单个冲头的创建程序包括四个主要步骤。第一步是绘图过程。对于目前的部分，前一阶段已经涉及。第二步是冲压零件；这包括在以下阶段中(阶段7至阶段10)。其他程序正在创建程序和模拟代码，这两者将在稍后阶段介绍。当您准备好开始在零件上放置冲头时，程序将检查几何图形。

要知道cncKad是可以识别内外轮廓的，所以可以知道形体和放置在其上的孔的区别。这就是为什么cncKad会自动知道将冲头放在轮廓的哪一侧。点击屏幕左侧的工具选择按钮(“无工具”按钮；此后，所选的刀具名称将显示在按钮上)，并出现以下对话框。

这是刀具库——机器上的所有刀具都列在这里。您可以通过从列表中选择工具或在对话框顶部的工具栏中输入所需的工具来选择工具。

工具按由一两个字母定义的组进行分类。

如果库中不存在该工具，您可以使用它，而无需将其添加到库中。

2.在对话框顶部的工具栏中，输入以下工具定义-RO 8。单击确定按钮。如果此处输入的刀具在刀具库中不存在，将出现“刀具数据”对话框，以便您添加它。在此阶段单击“取消”关闭对话框。8直径圆形刀具现在是当前刀具，显示在屏幕左下角的刀具端口中。

3.在标准工具栏中，单击“添加冲孔”按钮。将显示以下对话框。

用户可以用一个直径的工具冲压另一个直径的圆。此工具将始终捕捉到圆心。

一个孔(或任何实体)只能打一次。

4.您会注意到，所有冲孔定义都可以在此对话框中设置，包括要使用的工具。如上所示定义参数，然后单击确定按钮。

5.对话框将消失，用户可以点击要打孔的实体。用光标单击要打孔的四个孔。将光标的交点放在要打孔的实体附近(不要试图将工具放入轮廓中，没有必要)，然后单击鼠标左键。轮廓将填充阴影线，表示此轮廓是一个孔。

进入cncKad的CAM(冲压)阶段后，表格和夹具与零件一起显示。在CAD(绘图)阶段，只显示零件。

工作表显示为红色矩形，工作台显示为棕色矩形，夹具显示为工作表底部的红色矩形。夹具周围的蓝色矩形表示当前所选刀具的夹具死区。
